1. Перегоняют агрегат в транспортном положении на место начала раскладки трубопровода.
2. Выполняют операции пунктов 36, 37, 38. Трубопровод раскладывают в зависимости от принятой схемы орошения (см. рис. 40, 41, /).
3. Рекомендуемая скорость перемещения агрегата при раскладке и сборке трубопровода — 0,5 ... 0,8 м/с, — движение трактора — на I—II передачах.
4. По окончании раскладки каждого отрезка трубопровода трактор останавливают.
5. Конец уложенного отрезка соединяют с началом следующего патрубком и хомутами так, чтобы водовыпуски стыкуемых отрезков были в одной плоскости, а замки хомутов смещены относительно друг друга. Для предотвращения течи в местах соединения гибких трубопроводов их концы, примыкающие к соединительному патрубку, отворачивают на длину патрубка и первый натягивают на патрубок по ходу тока воды на всю длину отворота, второй — на него против тока воды (рис. 42). Разложенные и соединенные между собой отрезки поливных трубопроводов укладывают в колею от прохода трактора в виде плоской ленты таким образом, чтобы водовыпуски располагались вверху, ближе к тому краю трубопровода, который расположен со стороны поливаемой зоны. Если раскладка правильная, трубопровод не скручивается при подаче воды, а водовыпуски устанавливают под углом 45° к поверхности земли, что облегчает регулировку воды.
6. Перегоняют агрегат к оросителю и устанавливают на позицию.
7. Переводят насосную станцию из транспортного положения в рабочее (см. рис. 40, II, 41, II).
8. Присоединяют к напорному патрубку насоса трубопровод.
9. Выполняют операции пунктов 29, 42, 43 и 44.
10. При появлении в выхлопных газах, выходящих из диффузора аппарата, брызг воды снижают обороты двигателя до минимума, включают ВОМ трактора и насос начинает подавать воду в поливные трубопроводы.
11. Выключают вакуум-аппарат.
12. По мере заполнения трубопровода обороты двигателя доводят до номинальных.
13. Проходят вдоль трубопровода и регулируют расход воды из водовыпусков.
14. Время полива зависит от поливной нормы, его определяют по формуле:

    где m — норма полива, м³/га;
    F — площадь полива с одной позиции, га; Q — подача воды, м³/ч.

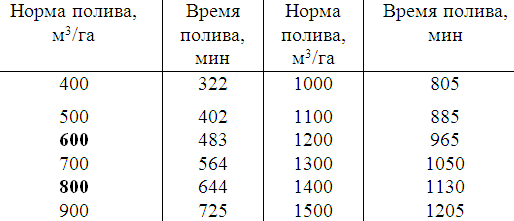

    Время полива при паспортном расходе 165 л/с и одновременно поливаемой площади 8 га приведено в таблице 19.




15. Если насосная станция при работе касается земли, то необходимо следить за тем, чтобы механизм навешивания не имел перекосов, станция располагалась горизонтально. При работе станции на весу под ведущие колеса подкладывают деревянные подкладки.
16. По окончании полива выключают насосную станцию. Смена позиций агрегата сопровождается теми же операциями, но выполняемыми в обратном порядке. Исключение составляет сборка поливного трубопровода.
17. Сильно утяжеленные наносами (илом) поливные трубопроводы промывают пропусканием через них с последующим сбросом воды при повышенных оборотах насоса и закрытых водовыпусках. Если количество воды, подаваемое насосной станцией, окажется недостаточным, трубопровод промывают по частям.
18. После промывки открывают водовыпуски и отсоединяют поливной трубопровод от напорного патрубка насоса.
19. Переводят насосную станцию в транспортное положение, перегоняют агрегат и устанавливают его так, чтобы барабан был расположен по направлению трубопровода


    Рис. 43. Присоединение поливного трубопровода к кольцу троса: 1 - кольцо троса; 2 – поливной трубопровод.


20. Разъединяют стыки трубопровода, ближайший конец первого отрезка закрепляют на барабане.
21. Освобождают фиксатор 6 катушки 7 (см. рис. 39) н, дав ему свободно вращаться, вручную растягивают трос с катушки и закрепляют на его конце второй отрезок поливного трубопровода (рис. 43).
22. Фиксируют катушку и включают привод барабана. Наматываемый на барабан трубопровод расправляют руками от скручивания так, чтобы он ложился в виде ленты, это предохраняет водовыпуски от повреждения. В процессе намотки первого отрезка трубопровода второй подтягивают тросом. Третий отрезок подтягивают таким же образом.
    В тех случаях, когда привод не осиливает стягивание трубопровода с поля барабаном, выполняют комбинированное стягивание, при котором трос подсоединяют к середине трубопровода и поочередно включают в работу катушку троса и барабан.
    Наматываемые отрезки между собой соединяют заправкой конца последующего во внутрь предыдущего примерно на 1 м. В процессе намотки соединенные концы придерживают рукой до наложения следующего витка.
23. Перегоняют агрегат на следующую позицию и операции повторяют в описанной выше последовательности.
24. В процессе эксплуатации поливной трубопровод повреждается от внешнего воздействия (порезы острыми предметами) и рвется от повышения давления. При ремонте место повреждения очищают, промывают и освежают грубошерстным сукном, слегка смоченным бензином. Из запасного куска трубопровода по размерам поврежденного места вырезают необходимую часть и зачищают. Подготовленные поверхности трижды равномерно промазывают резиновым клеем 4505 или клеем 88. Каждый клеевой слой должен подсохнуть, чтобы пальцы не прилипали к нему при легком прикосновении. После наклейки заплату прикатывают; склеенное место должно быть без морщин, складок и пузырей.
    При ремонте лопнувшего шва его после склейки укрепляют накладными поперечными бандажами шириной не менее 50 мм по всему диаметру трубопровода и приклеивают их по всей поверхности с перекрытием стыка.

Работа ПТ-250

1. Перегоняют транспортер к месту хранения труб и загружают его. Последовательность операций загрузки описана ниже.
2. Подъезжают к насосной станции и присоединяют ее к труботранспортеру.
3. Рекомендуемая транспортная скорость передвижения — до 4,1 м/с.
4. Устанавливают насосную станцию 5 (рис. 44) у оросителя и переводят ее из транспортного положения в рабочее.
5. Присоединяют поворотный патрубок 2 (рис. 45) к насосной станции.

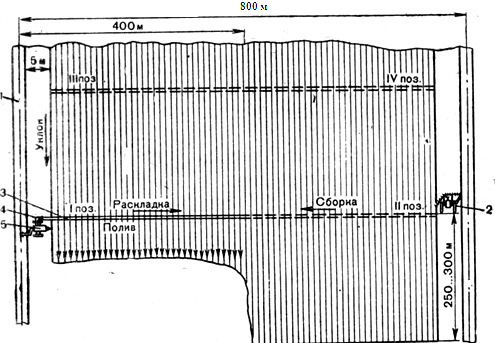

   Рис. 44. Технологическая схема работы ПТ-250: 1 — ороситель; 2 — поливальщик-трубоукладчик; 3 — трубопровод; 4 — поворотный патрубок: 5 — насосная передвижная станция СНП-150/5А.

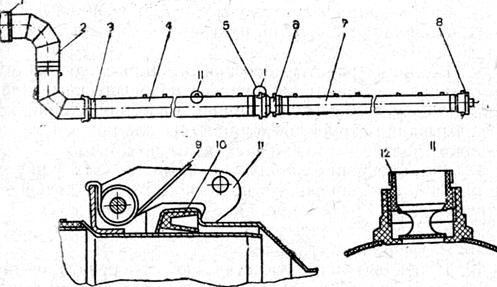

   Рис. 45. Трубопровод: 1 — передвижная насосная станция СНП-150/5А; 2 — поворотный патрубок; 3, 5 — полумуфты; 4 — труба диаметром 300 мм; 6 — переходной патрубок; 7 — труба диаметром 250 мм; 8 — заглушка; 9 — пружина; 10 — самоуправляющая манжета; 11  — крючок; 12 — клапан водовыпуска.


6. Устанавливают трубоукладчик 2 (см. рис. 44) на предполагаемое место раскладки труб так, чтобы раструб полумуфты S первой трубы можно было соединить с поворотным патрубком 2 (см. рис. 45).
7. Включают средний рычаг гидрораспределителя, опустив трубу на землю. Первыми раскладывают трубы диаметром 300 мм, длиной 184 м, потом — 250 мм длиной 216 м.
8. Трубоукладчик, перемещаясь вдоль предполагаемой линии укладки трубопровода, раскладывает трубы, находящиеся в кассете укладчика. После чего направляется за новой партией труб.
9. Соединяют первую трубу 4 с поворотным патрубком 2 и трубы между собой. При соединении труб полумуфту 3 надевают на патрубок и перемещают до замыкания крючка 11. Замыкается крючок автоматически под действием пружины 9. При соединении особое внимание обращают на положение манжеты 10. Хорошо заправленная манжета обеспечивает плотность соединения при поливе участка.
   Трубы соединяют между собой так, чтобы ось клапанов первой трубы располагалась горизонтально, а последующих — плавно наклонялась вниз до 45° на последней трубе.
10. Закрывают последнюю трубу 7 заглушкой 8.
11. Выполняют операции пунктов 9 -15 раздела «Работа ППА-165У».
12. Во время работы насосной станции следят за ходом полива. Очищают забившиеся водовыпускные клапаны и сетку всасывающей линии. Растения защищают от подмывания струей, выходящей из клапанов. Следят за ходом полива — движением воды по полю.
13. По окончании полива открывают заглушку и промывают трубопровод до полного истечения осевшего в трубах ила. Воду направляют на участок.
14. Выключают насосную станцию.
15. Разъединяют трубопровод.
16. Переводят насосную станцию в транспортное положение. Дальнейшие операции по установке насосной станции на новой позиции и подготовке ее повторяют.
17. Трубоукладчик подгоняют к первой трубе диаметром 300 мм.
18. Включают левую рукоятку распределителя и опускают стрелу.
19. Включают правую рукоятку распределителя и захватывают трубу зажимом.
20. Включением левой рукоятки распределителя поднимают стрелу.
21. Включением правой рукоятки распределителя освобождают зажимом трубу.
22. Включают среднюю рукоятку распределителя и передвигают транспортер на один шаг.
23. Подъезжают трактором к следующей трубе и операции повторяют.
24. Операции по раскладке и подсоединению труб повторяют после окончания укладки в стеллажи транспортера 17 труб диаметром 300 мм и 30 штук —250 мм.

Работа ТПУ-300
Агрегат работает позиционно от открытых и закрытых оросителей.

1. При работе от открытых оросителей трубопровод может быть непосредственно соединен с напорной станцией и разъединен. Если расстояние от начала борозд до оси оросителя не более 4 м, то трубопровод с насосной станцией работает в сочлененном состоянии (рис. 46,а). При этом работает трубопровод с насосной станцией и перевозят его на новую позицию без дополнительной разборки. Если расстояние между головной частью борозд и оросителем более 4 м, то трубопровод с насосной станцией расчленяют. Воду из оросителя к трубопроводу подают насосной станцией через гибкий патрубок (рис. 46,б). В этом случае с одной позиции насосной станции поливаются две позиции трубопровода. Трубопровод при этом к насосной станции подключают сначала одним, а затем другим концом. Располагают колеса с одной стороны трубопровода на дороге, а колеса, смонтированные на другой стороне, — над бороздами. Трубопровод устанавливают так, чтобы его водовыпуски находились напротив борозд.
2. При работе от закрытой сети (рис. 46, в) воду в трубопровод подают от гидранта закрытой сети через гибкий патрубок, изготовленный из мелиоративной ткани, или с помощью специального присоединительного устройства. От одного гидранта поливаются две позиции трубопровода.

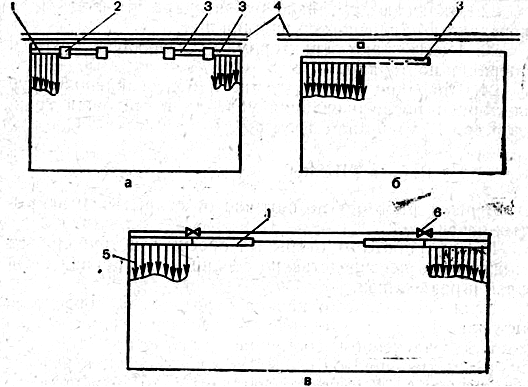

   Рис. 46. Схема подключения трубопроводов к оросителю:
   а, б — к открытому оросителю; в — к закрытому оросителю: 1 — поливной трубопровод; 2 — насосная станция; 5 — новая позиция; 4 — открытый ороситель; 5 — поливные борозды; 6 — гидрант.

   После заполнения трубопровода водой он автоматически укладывается на землю, а по окончании полива, под действием пружин, трубопровод автоматически переходит в транспортное положение.
3. При орошении по полосам поливают как всей длиной трубопровода, так и его частями. Необходимый
   удельный расход подают путем включения или отключения группы водовыпусков. Переменными расходами поливают двумя способами. Часть водовыпусков, расположенная на первой половине трубопровода, настраивают на максимальный расход, группу водовыпусков на второй половине настраивают на меньший расход.
   Вначале наибольшим расходом поливается группа борозд, расположенная напротив водовыпусков с большим расходом. После добегания струи на 4/5 длины борозд трубопровод отключают и перевозят на новую позицию на расстояние, равное половине длины трубопровода.
   На новой позиции первую группу борозд доливают уменьшенным расходом, а в новую группу борозд подают увеличенный расход из водовыпусков на головной половине трубопровода.
   При поливе по полосам воду подают из одного, двух, трех или четырех звеньев одновременно. Вначале поочередно наибольшим расходом поливают все полосы, расположенные напротив трубопровода на 2/3 или 4/5 длины полос. Затем включают в работу весь трубопровод и полосы доливают уменьшенным расходом.
4. Для перехода на новую позицию подцепляют трубопровод к трактору и перевозят вдоль оросителя на расстояние, равное его длине.
   Последовательность операций по перегону на новую позицию следующая: отсоединяют шланг от трубопровода; присоединяют насосную станцию к трактору; собирают и укладывают шланг на станцию; перевозят трактором насосную станцию к трубо-проводу; прицепляют трубопровод к насосной станции; перевозят насосную станцию и трубопровод в сцепке с трактором на новую позицию; устанавливают насосную станцию на оросителе; соединяют с помощью гибкого шланга напорную линию насосной станции с поливным трубопроводом.
   На новой позиции конец трубопровода занимает положение, соответствующее его началу.
   Из закрытой сети поливают в той же последовательности, что и при работе агрегата с насосной станцией. Присоединительное устройство от одного гидранта к другому перевозят после обслуживания двух позиций трубопровода.
